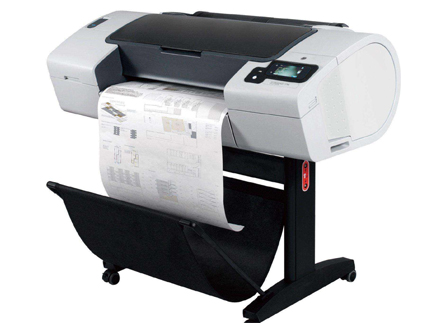

繪圖儀能按照人們要求自動繪制圖形的設備。它可將計算機的輸出信息以圖形的形式輸出。主要可繪制各種管理圖表和統計圖、大地測量圖、建筑設計圖、電路布線圖、各種機械圖與計算機輔助設計圖等。

基本信息：

現代的繪圖儀已具有智能化的功能，它自身帶有微處理器，可以使用繪圖命令，具有直線和字符演算處理以及自檢測等功能。

具體信息：

性能：

繪圖儀是一種輸出圖形的硬拷貝設備。繪圖儀在繪圖軟件 的支持下可繪制出復雜、精確的圖形，是各種計算機輔助設計不可缺少的工具。繪圖儀的性能指標主要有繪圖筆數、圖紙尺寸、分辨率、接口形式及繪圖語言等。

構成：

繪圖儀一般是由驅動電機、插補器、控制電路、繪圖臺、筆架、機械傳動等部分組成。繪圖儀除了必要的硬設備之外，還必須配備豐富的繪圖軟件。只有軟件與硬件結合起來，才能實現自動繪圖。軟件包括基本軟件和應用軟件兩種。繪圖儀的種類很多，按結構和工作原理可以分為滾筒式和平臺式兩大類：①滾筒式繪圖儀。當X向步進電機通過傳動機構驅動滾筒轉動時，鏈輪就帶動圖紙移動，從而實現X方向運動。Y方向的運動，是由Y向步進電機驅動筆架來實現的。這種繪圖儀結構緊湊，繪圖幅面大。但它需要使用兩側有鏈孔的專用繪圖紙。②平臺式繪圖儀。繪圖平臺上裝有橫梁，筆架裝在橫梁上，繪圖紙固定在平臺上。X向步進電機驅動橫梁連同筆架，作X方向運動；Y向步進電機驅動筆架沿著橫梁導軌，作Y方向運動。圖紙在平臺上的固定方法有3種，即真空吸附、靜電吸附和磁條壓緊。平臺式繪圖儀繪圖精度高，對繪圖紙無特殊要求，應用比較廣泛。
